产品概述:
电力系统中理想的电压、电流波形都是频率为50z的正弦波,但是非线性电力设备(如:大功率可控硅、变频器、UPS、开关电源、中频炉、节能灯等)的广泛应用产生了大量畸变的谐液电流,谐波电流耦合在线路上产生谐波电压。对非正弦的畸变电流作傅立叶级数分解,其中频率与工频相同的分量为基波,频率是基波频率整数倍的分量为谐波。这类谐波“污染”会对电网和用户产生很大危害,所以称谐波治理是一项“绿色工程”。
由于电力电子技术的发展,有源滤波器(APF)开始规模化应用,相对于传统的谐波抑制和无功补偿装置,APF响应速度快、实时跟踪补偿各次谐波,具有补偿谐波、无功补偿和平衡三相电流的功能,同时,APF还具有不受系统阻抗影响、无谐振隐患、补偿效率高等优势,在各行各业的供电系统中已经得到广泛应用。
产品特点
DSP+FPGA控制方式,具有较快的响应时间、全数字控制,精度高、运行稳定;
一机多能,即可补谐波,又可兼补无动,可对2~51次谐波进行全补偿或指定特定次谐波进行补偿;
具有完善的桥臂过流保护、直流过压保护、装置过温保护功能;
模块化设计,体积小,安装便利,方便扩容;
采用7英寸大屏幕彩色触摸屏以实现参数设置和控制,使用方便,易于操作和维护;
输出端加装滤液装置,降低高频纹波对电力系统的影响;
多机并联,达到较高的电流输出等级;
技术参数
接线方式 |
三相三线、三相四线 |
工作电压 |
380V±20% |
工作频率 |
50Hz±2 |
响应时间 |
完全响应时间≤10ms ,瞬时响应时间≤100us |
开关频率 |
10-20KHz |
功能设置 |
只补偿谐波、只补偿无功、既补偿谐波又补偿无功 |
滤波范围 |
2~51次 |
滤波效果 |
滤波电流容量符合CB/T14549-1993中的要求 |
保护类型 |
直流过压保护、IGBT过流保护、装置过温保护 |
防护等级 |
IP20 |
冷却方式 |
强制风冷 |
噪音 |
<65dB |
工作环境温度 |
—10℃~+45℃ |
工作环境湿度 |
≤90%RH无凝露 |
安装环境 |
室内安装 |
海拔高度 |
≤2000m超过按1%/100m降额运行 |
进出线方式 |
根据客户要求 |
通讯模式 |
外加模块 |
远程监控 |
可选 |

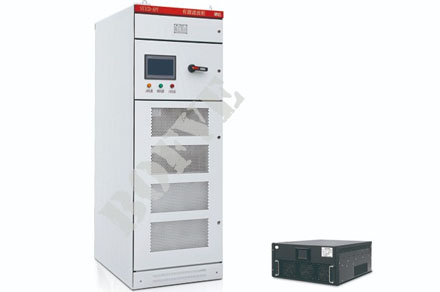

产品选型
立柜式
型号(柜式)
补偿电流(A)
柜体尺寸
进出线方式
BF-APF□-380/□G□
30A~600A
800x1000x2200
穿铜排
壁挂式APF 抽屉式APF
型号
补偿电流
柜体尺寸
进出线方式
BF-APF□-380/□C□
30A~60A
后进后出
WxDxH(mm)
其他尺寸可定制
下进下出
(其他方式可定制)
模块式
WxDxH(mm)
75A~100A
485x610x275
485x615x215
