BF-101电气柜固定式气溶胶灭火装置

1、概述

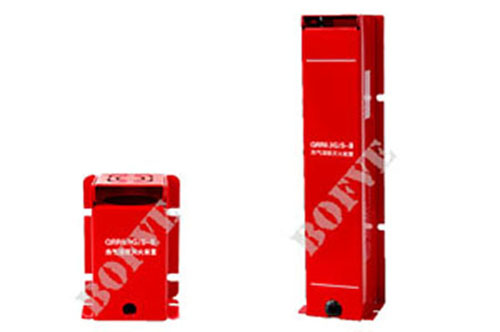

QRR0.1-3.0G/S-B热气溶胶灭火装置是国内首创，具有世界先进水平的新型高效环保消防产品。它是在国际蒙特利尔协定和我国环境保护意识增强的背景下诞生的高科技绿色消防产品，是哈龙灭火装置的理想替代产品，适用于配电柜等相对封闭空间场所。

2、工作环境

（1）温度范围：-30℃~+70摄氏度；（2）相对湿度：≤95%RH；（3）对防护区的要求：防护区应相对封闭；

3、灭火方式：全淹没式灭火和局部保护灭火；

4、启动方式：（1）紧急启动按钮配合JR10启动盒；（2）JR11自发电感温探头配合JR10启动盒；（3）感温电缆配合JR10启动盒；

（4）JR11自发电感温探头单独使用；

5、产品规格及技术参数：

（1）药剂量：100g/300g；（2）灭火密度：100g/m³~130g/m³；（3）最大防护空间：1m³/3m³；（4）喷放时间：≤3s/14s；（5）喷射滞后时间：≤0.5s；（6）热间距：喷口150mm处≤75℃；（7）表面温度：≤70℃；（8）产品总重量：0.3kg/0.85kg；（9）外形尺寸：52mmx54mmx94mm/52mmx54mmx272mm；

6、 灭火机理

S 型热气溶胶对火灾的抑制作用主要体现在以下几个方面：一般灭火剂的灭火机理主要有隔离法、窒息法、冷却法、化学抑制法，不同的灭火剂具有不同的灭火机理。

热气溶胶的灭火机理主要体现在两方面：一方面是吸热分解的降温作用， 另一方面是气相、固相的化学抑制作用，相互之间协同发挥。除此之外气溶胶灭火剂产物中的气相成分也起到了一定的辅助作用。

（1） 吸热分解的降温灭火作用

热气溶胶灭火剂的降温作用主要依靠的是金属氧化物和碳酸盐的吸热分解。任何火灾在较短的时间内放出的热量是有限的，如果在较短的时间内气溶胶中的固体颗粒能够吸收火源所放出的一部分热量，那么火焰的温度就会降低，辐射到燃烧表面和用于将已经气化的可燃烧分子裂解成自由基的热量就会减少，燃烧反应就会得到一定程度的抑制。

（2） 气相化学抑制作用

在热的作用下，热气溶胶灭火剂分解的气化金属离子如 Sr、K、Mg 或失去电子的阳离子以蒸汽的形式存在，与燃烧中的活性基团H•、•OH和O•发生多次链反应，下面以Sr为例 ：

Sr+2•OH→Sr（OH）2 Sr+O•→SrO Sr（OH）2+2H•→Sr+2H2O

如此反复，燃烧中的活性基团被大量消耗，浓度不断降低，燃烧得以抑制。

（3） 固相化学抑制作用

热气溶胶灭火剂中的固体微粒能够吸附链式反应中间体•OH、H•和 O•，并且催化他们重新组成稳定的分子，从而使燃烧过程的分支链式反应中断，下面以K为例：

K2O（s）+2H（g）→2KOH（s） KOH（s）+OH（g）→KO（s）+H2O（g）

K2O（s）+O（g）→2KO（s） KO（s）+H（g）→KOH

在上述的灭火作用中，几种灭火机理相互作用，协同发挥,但是气体的传输作用和金属氧化物或碳酸盐的吸热降温作用都只是起到辅助效果，而主要的灭火效果还是依靠气、固相的化学抑制作用。

7、工作原理

当火灾发生时，灭火装置在接收到电启动信号或明火引燃热敏线后，电引发器或热敏线燃烧激活灭火装置内的气溶胶发生剂，气溶胶发生剂通过氧化还原反应释放的热量使化学冷却剂分解，实现气溶胶发生剂和冷却剂共同参与灭火。

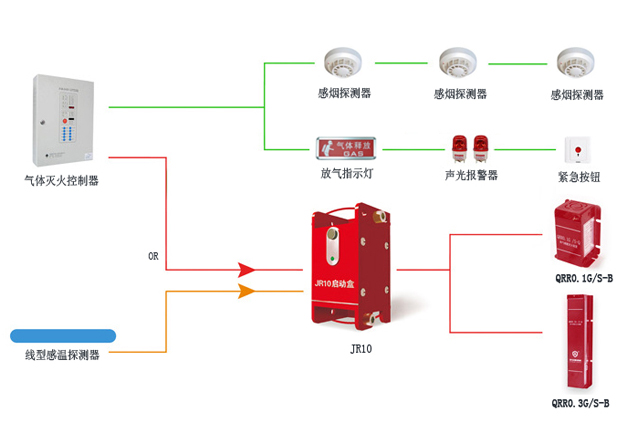

方案一

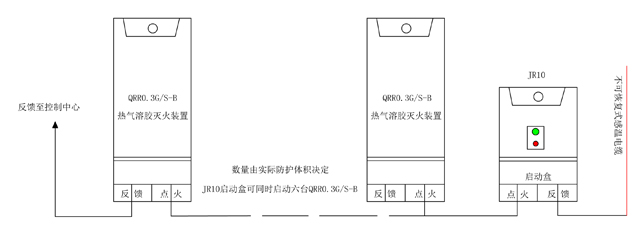

该方案自动消防系统主要由QRR0.1/0.3G/S-B组合固定式气溶胶灭火装置（装置的用量根据现场实际的防护体积来选择）、JR10控制盒装置、缆式线性感温探测器组成。

当发生火灾的时候，由线性不可恢复式感温探测器传递信号给JR10启动盒， JR10通过内置电池经升压模块输出电流启动灭火装置，实施灭火。

JR10启动盒是为了满足较小空间内灭火系统控制需求而设计开发的一款体积小、独立供电的启动装置，它可同时启动6台灭火装置。既能够排除探测单元受到的各种电磁干扰，又能真实的探测火灾信息，因而大大的降低气溶胶灭火装置误喷的可能性，提高了系统的可靠性。具有电量检测功能，且待机时间长、安装方便。

方案二

该方案自动消防系统主要由QRR0.1/0.3G/S-B组合固定式气溶胶灭火装置（装置的用量根据现场实际的防护体积来选择）、热敏线组成。热敏线直接集成在GRR0.3G/S-B灭火装置内部，可直接布置在易着火点。

当发生火灾的时候，布置在易着火位置的热敏线就开始燃烧引燃灭火装置中的药柱，然后装置开始启动喷放，实施灭火。

热敏线：该引线由三根不同的药芯引线外面包覆一层塑料构成。当环境达到一定温度后自燃并启动灭火装置中的药剂，从而达到启动装置灭火的作用。当环境温度达到170℃左右时能够自燃着火，方便直接。抗弯曲强度高，可任意弯曲，适合各种安装布置。

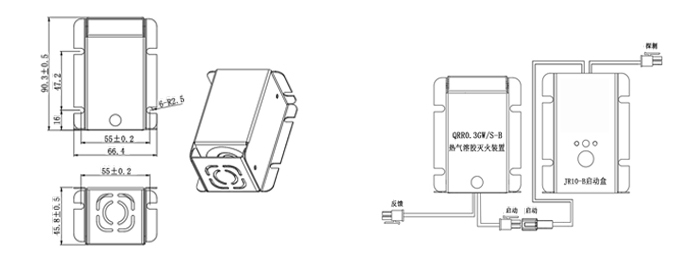

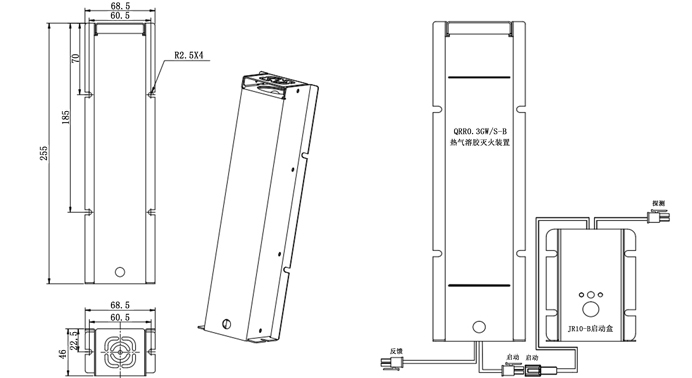

8、外形尺寸及接线示意图
