电气接点无线测温产品介绍

01

电气接点无线测温产品概览图

02

产品概述：

电气接点无线测温产品主要是针对高低压开关柜内母排搭接点，断路器触头、电缆接头及大电流设备等电气连接点的温度进行监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为隐患，能够提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。

03

设计标准：

NB/T 42086 2016 无线测温装置技术要求

GB/T 2423.1 电工电子产品环境试验 2部分

04

应用领域：

工业（煤矿、钢铁、石油、化工）

电厂

学校

医院

市政建设

交通设施（机场、火车站）

商业建筑

会展中心

光伏发电、新能源

05

产品介绍：

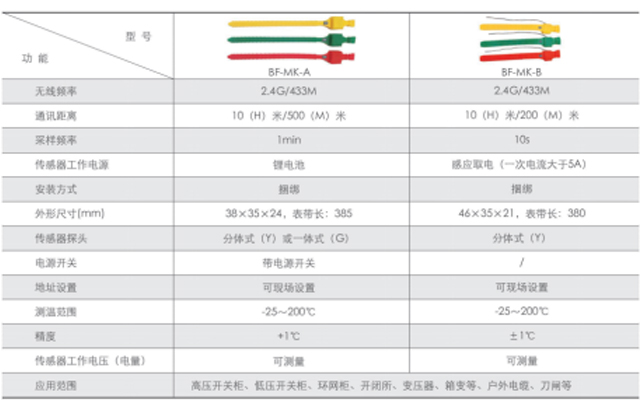

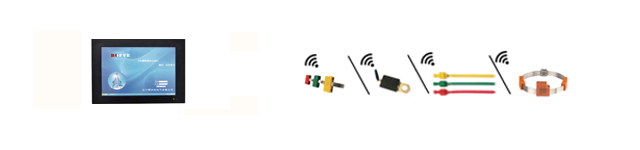

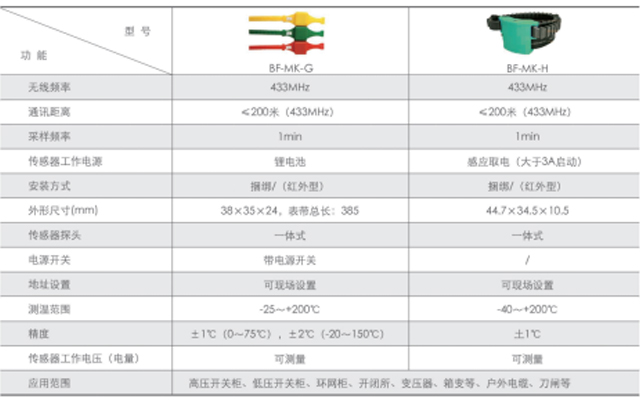

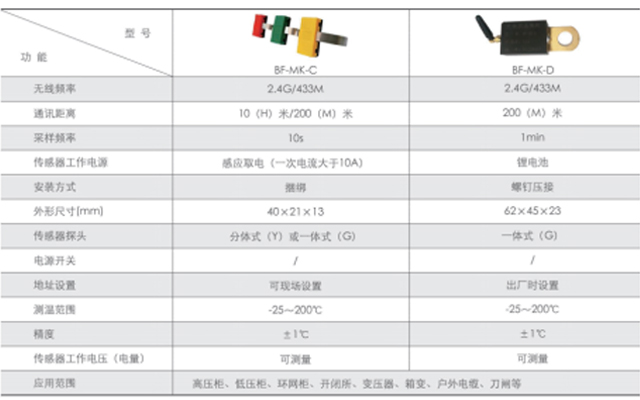

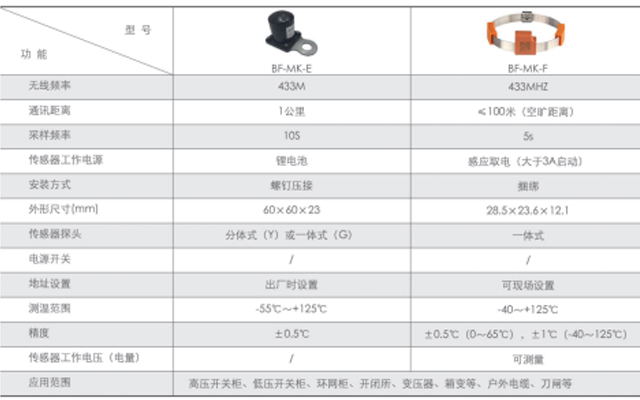

5.1 无线测温传感器

5.2 传感器安装

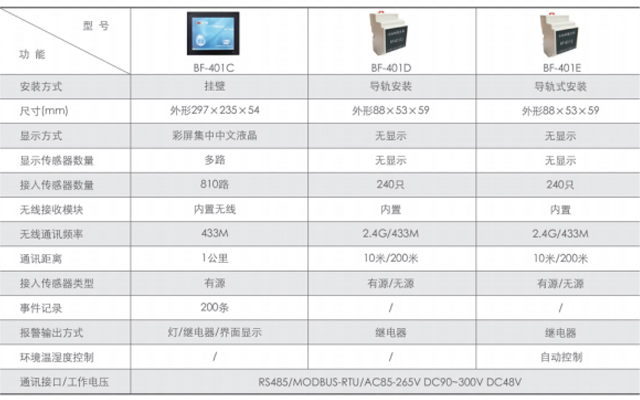

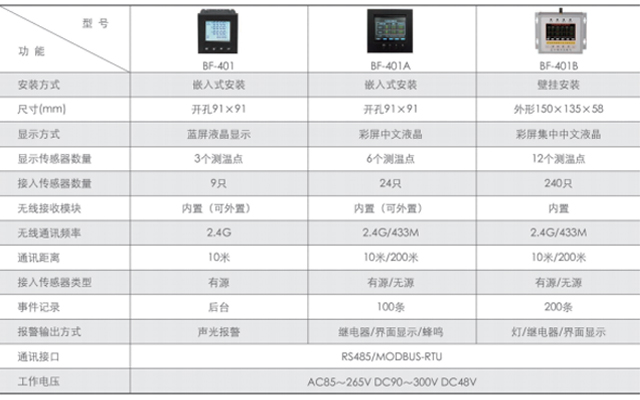

5.3 显示终端

06

典型配置：

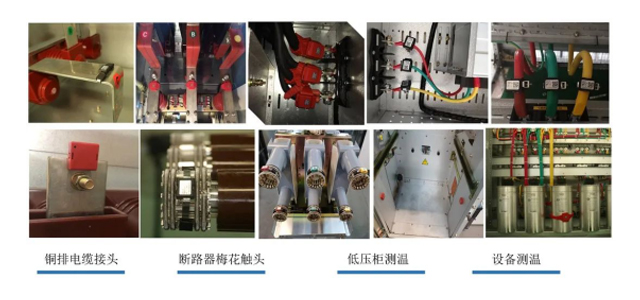

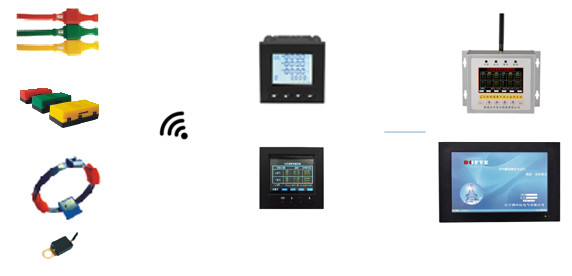

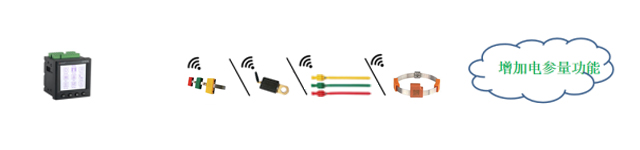

6.1 高低压柜内电气接点无线测温

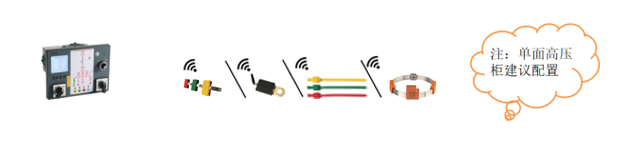

6.2 高压柜内电气接点无线测温带操显功（单柜就地显示）

6.3 高低压柜内电气接点无线测温（集中就地显示/就地无显示）

6.4 就地壁挂式集中显示方案

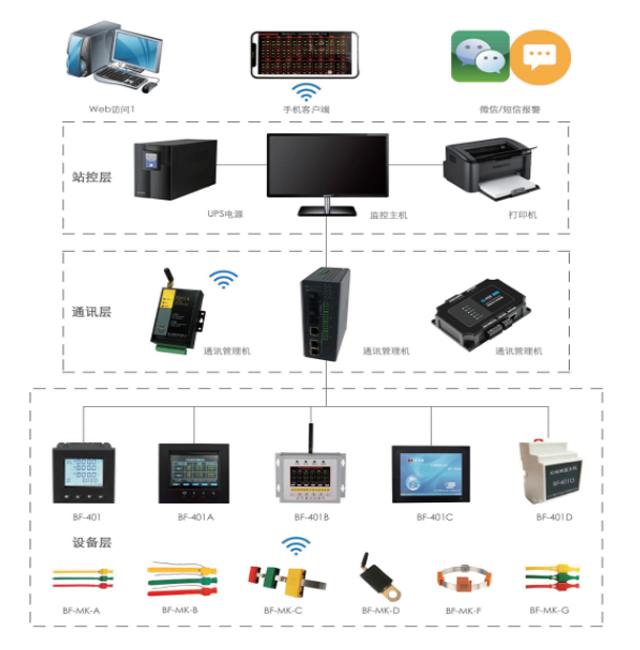

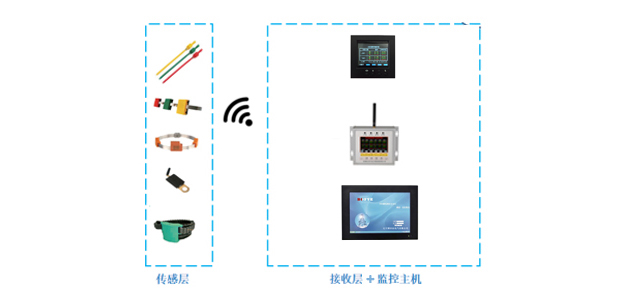

6.5 无线测温系统

07

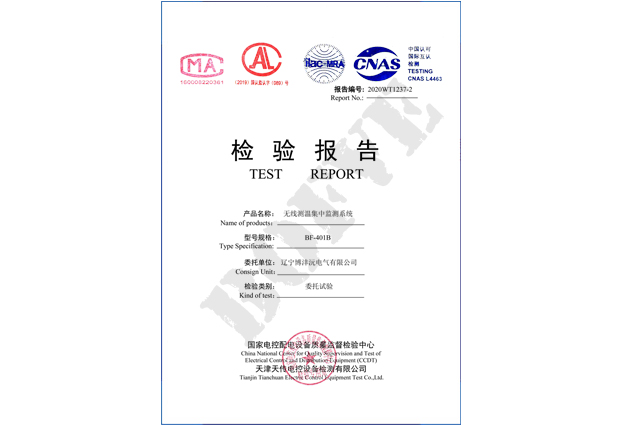

产品资质：

08

案例分享：

8.1 辽宁某材料科技化工项目

项目概况

辽宁某材料科技化工项目，共有35kV总变电所一个，包括35kV配电系统和总变10kV配电系统；10kV循环水场变电所一个；10kV装置变电所一个。35kV总变电所为两进线一母联系统，共设2台16MVA主变；三个10kV变电所也均为两进线一母联系统，有进线、变压器出线、电机出线、电容器出线、母联柜、PT柜回路；本项目配电工程共计76面高压柜，配置76台微机保护装置。

项目需求

保护：2台35/10kV的主变按差动保护+主变高后备保护+主变低后备保护的方案配置，共计6台；3个子站10kV系统微机保总计76台。

测温：35kV站和10kV站都每面柜子配置无线测温传感器，用智能操控来显示温度及开关柜综合状态。每面高压柜配置6点测温，其中PT柜选用BF-MK-A电池型传感器、其他柜子选用BF-MK-F传感器，智能操控用BF-701D，共计80余台。

项目配置

主变保护配置了主变遥调功能：遥控升、遥控降、遥控急停；

进线柜保护配置了检同期合闸功能；

35kV和10kV同时使用BF-MK-F传感器。

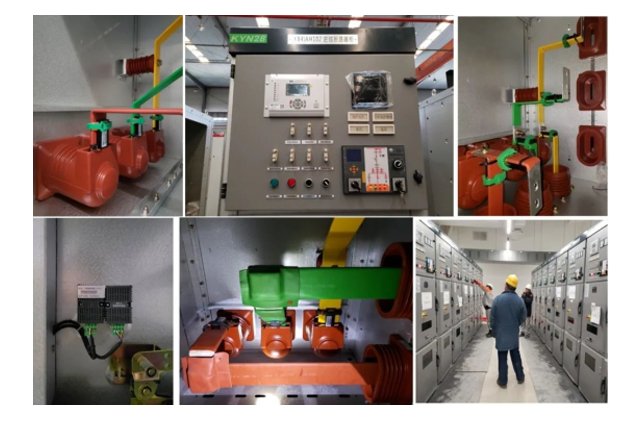

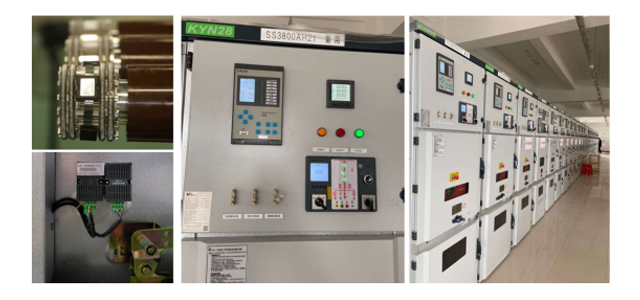

现场照片

8.2 哈尔滨某国际机场项目

项目需求

机场动力能源来源共计31个变电站，其中航站楼高压变电站分为3个部分：开闭站，指廊，核心区。开闭站共计116面高压柜，指廊共计40面高压柜，核心区共计80面高压柜。

航站楼二期配电及停车场配电部分共计约340面高压柜，后勤配电部分共计约90面高压柜。

项目配置

每面高压柜断路器上下触头、电缆接头9点测温，共计6015个测温传感器；

每面高压柜安装一台BF-701D智能操控装置。

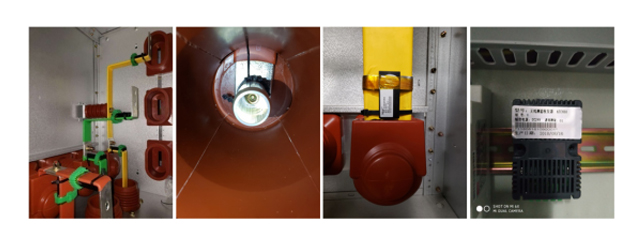

现场照片

8.3 某内蒙古学校配电工程

项目概况

该学校10kV用电工程，占地面积232亩，总建筑面积为13.38万平方米。总配电室设置在地下车库内，10kV电缆从建筑物东侧穿管埋地引入；从城市上级两个不同变电站，分别引来一路10kV电源，两路电源工作方式为一主一备，当主电源发生故障时，备用电源不应同时受到损坏，平时由主电源负担所有负荷，当主电源故障或检修时，备用电源投入，仅负担一、二级负荷。

项目需求

针对某内蒙古学校10kV用电工程，需要配置微机保护装置和无线测温产品，对于无线测温要求采用集中式就地显示，要求有以太网接口，高压配电房中要求装设CT感应取电的传感器；低压配电房要求装设电池式传感器；10/0.4kV干式变压器的接线柱处需加设无线测温传感器。

项目配置

每面高压柜断路器上下触头、电缆接头9点测温；每个抽屉柜3点测温，共计880个点；采用4面触摸屏集中显示。

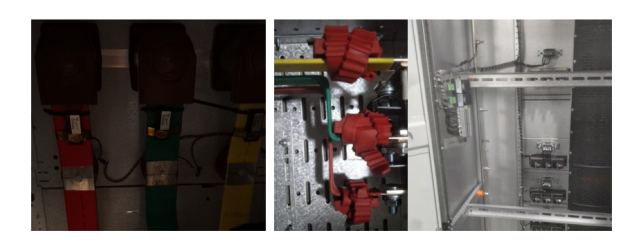

现场照片

①高压柜安装

②低压柜安装
