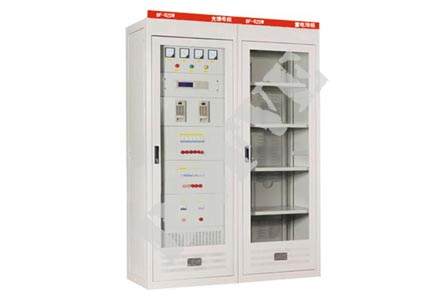

直流电源屏

产品概述

BF-GZDW系列产品主要应用于电力系统中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的用户（如石化、矿山、铁路、通讯、建材、冶金、高层建筑等）中，是保证电网及发电厂安全运行的重要设备，为各类断路器（电磁操动式、弹簧储能式）提供分、合闸电源，以及给二次回路中的仪表、控制回路、继电保护和事故照明等各类高低压设备用电提供直流电源。特别是在故障发生时，它是整个变电站内部各种控制装置，保护装置的备用电源。

与传统的相控电源相比高频开关电源具有稳压稳流精度高、体积小、重量轻、效率高、输出纹波及谐波失真小、自动化程度高及可靠性高等优点。

核心部件

高频开关电源模块、中央监控单元、PSM系列监控模块。

接线方式

双母线分段

本接线方式适用于大型变电站和大型发电厂。

系统由交流切换单元，充电/整流模块，调压单元，绝缘监察，闪光回路，微机益控单元，人机界面（HMI），蓄电池，馈出单元等构成。系统合闸母线和控制母线各分为两段，总母线通过开关分别向二段母线供电。

单母线不分段

电池容量选择一般较大，适用于大型变电站和发电厂和大型工矿企业。

系统由交流切换单元，充电/整流模块，闪光回路，绝缘监察，微机监控单元，人机界面（HMI），蓄电池，馈出单元等构成。由于只有一段母线，取消了调压单元，故电池的数量相应的稍少，220V系统一般电池数量在102~104只（2V/只），110V系统数量则减半。

单母线分段

该类型的直流电源屏适用于中、小型变电所、开闭所和企业。

系统由交流切换回路，三组充电/整流模块，闪光回路，绝缘监察，微机监控单元，人机界面（HM工），馈出单元，两组蓄电池组组成，其中两组充电模块分别对两组电池充电及给两段母线供电，两段母线可以通过母联开关联系，另一组模块可分别对两组电池充电及给母线供电。电池采用204~210只（2V/只），110V系统电池数量减半，取消降压单元。

壁挂式直流电源

产品概述

BF-GZSD型壁挂式直流电源是专为小容量电力直流系统而设计：适合小型开关站、小型用户变电站、系统采用一体化设计思想，由整流模块、监控模块、降压单元、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点：监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择。

产品特点

适合构成38AH/220V、65AH/110V以下的系统。

模块、监控单元和降压单元均采用带电插拔结构，安装、维护方便。

可安装3个2.0A/220V、4.0A/110V自然冷模块。

降压单元具有自动硅链降压功能，最大电流2A，冲击电流30A/0.55。

监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。

监控器具有对电池自动管理的功能。

提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接。

监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

配电单元提供2路交流输入（可选择一路PT供电）、3路馈电输出。

PT供电时系统自动限制输出功率。
