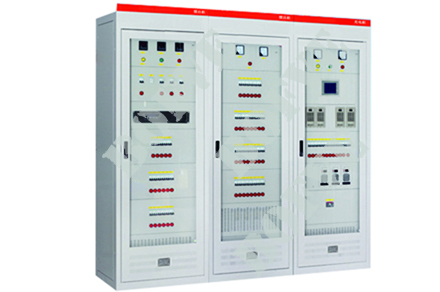

充馈一体屏

产品概述

充馈电一体柜系统即将充电、馈电合并在一个机柜里。由充电模块（数目根据实际需要配置）、监控单元、降压单元（可选）、绝缘监测单元（一般配置为绝缘监测继电器，也可根据用户需求配置绝缘监测仪）、交流配电单元、直流馈电单元组成。

此类系统为小型系统，主要在35kV及以下变电站使用，直流负荷小，馈出支路较少，蓄电池容量多在100h以下，电池电压多为12V/只，蓄电池安装在蓄电池柜中。

产品特点

智能高频开关充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。

提供两路交流输入接口，可完成两路交流输入的主备自动切换和互锁。

提供一路电池接口，动力与控制输出支路数量可由用户指定，可提供闪光信号输出。

可采用绝缘监测继电器或绝缘监测仪（若选用绝缘监测仪，单机柜最多可配5个充电模块.绝缘监测仪占用一个充电模块安装位置）对母线绝缘状况进行监测。

柜内安装C级防雷组件，防雷通流容量可达40kA。

系统具备完善的监控功能，由监控模块、配电监控板、充电模块内置监控等构成分级集散式控制系统，对电源系统进行全面的管理和控制，并具备“四遥”功能，可方便地实现无人值守。

技术参数

交流输入电压: 220V或者380V+15%,三相三线制，无零线

电网频率：50HZ+10%

输出电压范围：90V-160V连续可调（110V系统）、180V-280V连续可调（220V系统）280V连续可调（220V系统）

输出电流：21AMAX（220V），30AMAX（110V）

稳压精度：≤+0.5%

纹波系数：≤+1%

绝缘电阻：≥10MΩ

输出过压：280V+2V(220V),160V+(110V)

绝缘强度：输出对地，输入对地、输入对输出施加2KVA，时间1min无飞弧、无闪络

工作环境相对湿度：≤90%

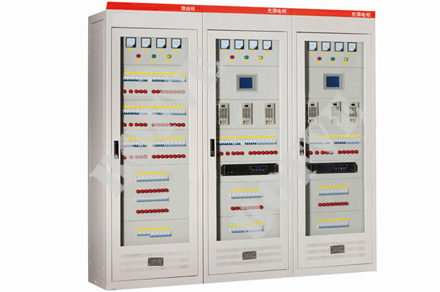

分屏柜系统

产品概述

分屏柜系统即将充电、馈电分柜布置，可以通过多个充电柜、多个馈电柜并联组成大型直流电源系统。充电柜包括交流配电单元，充电模块，监控单元。标准馈电柜包括绝缘监测单元（可选）、配电监控单元、切换单元、直流馈电单元和一路电池接口。

充电柜

充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入和系统监控管理等。

馈电柜

馈电柜的将控制电压和合闸电压分配给各负载支路，可实现多种母线的接线方式，并具有直流绝缘监测、配电监控、闪光输出的功能。

产品特点

智能高频开关充电模块采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。

提供两路交流输入接口，可完成两路交流输入的主备自动切换和互锁。

提供一路电池接口，动力输出与控制输出支路数量可由用户指定，可提供闪光信号输出。

馈电柜采用绝缘监测仪对母线及各直流输出支路绝缘状况进行监测。

充电柜内安装C级、D级两级防雷组件，C级防雷组件通流容量可达40kA，D级防雷组件通流容量可达8kA。

系统具备完善的监控功能，由监控模块、配电监控板、充电模块内置监控等构成分级集散式控制系统，对电源系统进行全面的管理和控制，并具备“四遥”功能，可方便地实现无人值守。

馈电柜可与各种充电柜配合工作。采用单元化设计概念。系统主要由挂在母线上的各个单元构成，同时各个单元提供两种信号输出：开关状态信号和绝缘监测传感器信号。切换单元的输入由充电柜直接连入，通过切换单元的不同组合形式而实现不同的母线连接方式。

分屏柜系统一般在110kV及以上变电站或中小型发电厂、水电站使用，直流负荷较大，馈出支路较多，蓄电池容量在200Ah以上，单只电池电压多为2V，蓄电池容量在300h以下可安装在蓄电池柜中，容量在300h以上建议安装在电池室内。
