一、产品概述
该产品具有分断、接通能力高、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，符合我国国情，有较高技术性能指标，造价相对较低，能够适应电力市场发展需要，目前在全国范围内已广范应用。

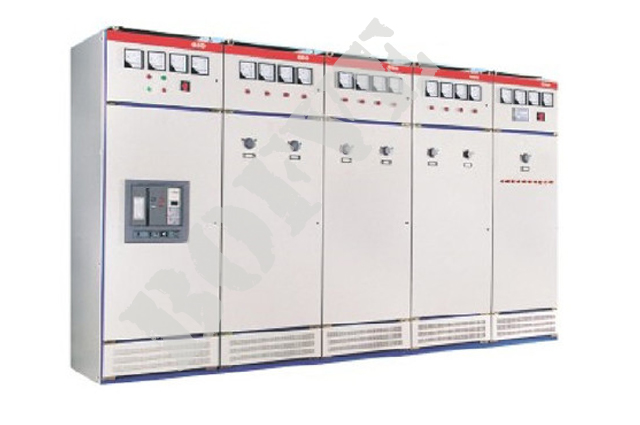

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50（60）Hz、额定工作电压380V（1000V）、额定工作电流4000A及以下的配电系统，作为动力、照明、无功补偿及配电设备的电能转换、分配与控制使用的低压成套配电装置。
二、产品正常使用条件
周围空气温度不高于+40℃，不低于-5℃。24小时内平均温度不得高于+35℃。超过时，需根据实际情况降容运行。
户内使用，使用地点的海拔高度不得超过2000m。
大气条件：空气清洁，周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为 90%。但应允许由于温度变化可能会产生凝露。
装置安装时与垂直面的倾斜度不超过 5 度，且整组柜列相对平整（符合GBJ 232-82 标准）。
装置应安装在无剧烈震动和冲击以及不足以使电器组件受到不应有腐蚀的场所。
用户特殊要求时，可以与制造厂协商解决。
三、产品技术参数
型号
额定电压（V）
额定电流（A）
额定短路开断电流（KA）
额定短时耐受电流（1S）（KA）
额定峰值耐受电流（KA）
GGD1
380
A 1000
15
15
30
B 600(630)
C 400
GGD2
380
A 1500
30
30
63
B 1000
C 800
GGD3
380
A 3150
50
50
105
B 2500
C 2000
