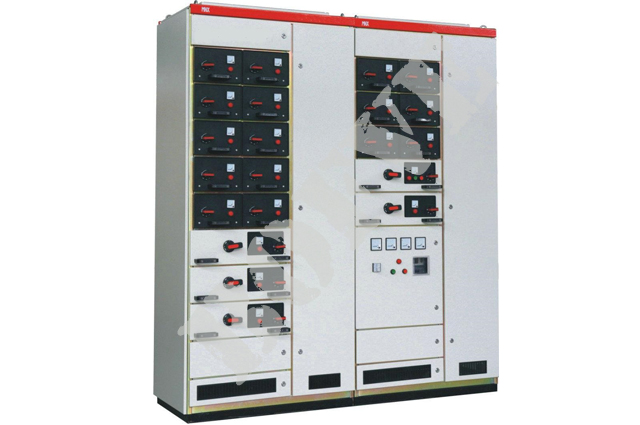

MNS

一、产品概述

该产品具有分断、接通能力高、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，

装置适用于发电厂、石油、化工、纺织、高层建筑等行业的配电系统、变电所。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流、频率为50（60）Hz、额定工作电压为380V（400V）、（660V），额定电流为6300A及以下的发电、供电系统中的配电、电动机集中控制、无功功率补偿等的电能转换、分配与控制使用的低压成套配电装置。

二、产品正常使用条件

周围空气温度不高于+40℃，不低于－5℃，并且24h内平均温度不高于+35℃。

大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50％，在较低温度时允许有较高的相对湿度，例如在+20℃时为90％，但应考虑到温度变化有可能会偶然产生适度的凝露。

海拔不超过2000m。

本产品适应于以下温度的运输和储存过程：－25℃至+55℃的范围之间，在短时间内（不超过24h）可达+70℃，在这些极限温度下产品不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常工作。

如果上述使用条件不能满足时，应由用户和制造厂协商解决。

当本产品使用于海上石油钻采平台和核电站时，应另行签订技术协议。

三、产品技术参数

额定绝缘电压 660V

额定工作电压 380V、660V

主母线最大工作电流  6300 A

主母线短时（1s）耐受电流100kA  （有效值）

主母线短时峰值电流250kA（最大值）

配电母线（垂直母线）最大工作电流1000A

配电母线（垂直母线）短时峰值电流

标准型  90kA（最大值）

加强型  130 kA（最大值）
