一 、产品概述

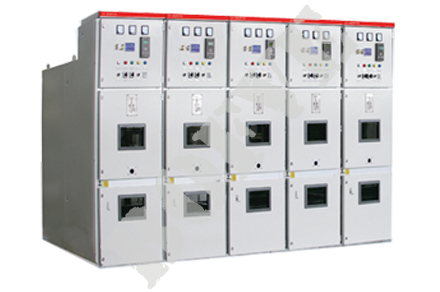

KYN28A-12户内铠装移开式金属封闭开关设备系三相交流50Hz ,额定电压3.6~12 kV单母线及单母线分段成套装置。适用于各电厂，变电所及机场，码头，工矿企事业，宾馆金融高层和民用建筑等户内供电系统，作为接受，分配电能和监测保护电网之用。
二、正常使用条件
周围空气温度：上限+40℃，下限-25℃；
相对湿度：日平均不大于95%，月平均值不大于90%；
海拔高度：不超过1000m；
地震烈度不超过8度；
无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合；
当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
三 、开关设备技术参数
项 目
单位
技术参数
额定电压
kV
3.6
7.2 12
额定频率
HZ
50
断路器额定电流
A
630 1250 1600
2000 2500 3150 4000
开关柜额定电流
A
630 1250 1600 2000
2500 3150 4000
额定短时耐受电流（4S）
kA
16
20 25 31.5 40
50
额定峰值耐受电流（峰值）
kA
40
50 63 80 100 125
额定短路开断电流
kA
16
20 25 31.5 40 50
额定短路关合电流（峰值）
kA
40
50 63 80 100 125
额定绝缘水平
Imin工频耐受电压
kV
24
32
42
雷电冲击耐受电压
kV
40
60
75
防护等级
外壳为IP4X、隔离间、断路器室门打开时为IP2X
