本产品通过非接触式传感器实时捕捉运行状态中的真空断路器（以下简称VCB）在真空度下降时发生的特征变化，在VCB发生真空泄漏初期及时告警，提醒运行人员及时处理，杜绝因真空泄漏导致的开关爆炸。真空度在线监测装置的诞生彻底释放了运行检修人员的精神压力。

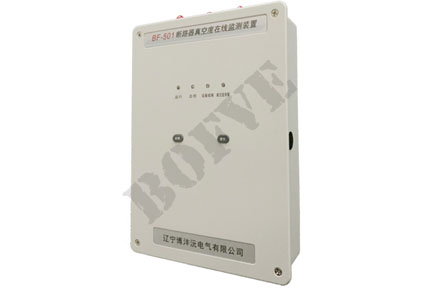

BF-501断路器真空度在线监测装置能够24小时在线监测，采用全球最新科技非接触式微波传感技术，使用无源传感技术检测微波信号，捕捉真空断路器运行状态下真空度异常时的特殊反馈信号，无须停电维护，真正意义上实现了VCB在线监测功能。通过硬件和软件的有效配合，成功避开了磁场、电场、电弧等各种干扰信号，做到事故预警，解决了真空泄露导致的开关爆炸问题。
基本性能
灵敏度：精度0.01PA；
特点：小于1W；
信号检测：非接触式微波传感；
外部信号输出：信号输出，接点输出由继电器自保持，通过复归信号打开；
手动自检功能：带有手动自检功能，对装置进行完成回路的自检。按下装置正面的“自检”按钮开始自检，自检的实验信号由装置闭环自产，从 输入部分叠加，效果和输入检测信号相同；
实时自检功能：装置实时对信号发生回路、信号反馈回路、AD采样、开出等重要回路进行自检；
装置失电告警：装置电源消失时，装置单独接点输出。
• 24小时在线监测功能
本产品通过和德国科学家紧密合作，采用全球最新科技非接触式微波传感技术，使用电极式无线传感器发出检测信号，并捕捉真空断路器正常运行状态下真空度异常时的特殊反馈信号，无需停电维护，真正意义上实现了VCB在线监测功能。
• 技术先进,性能稳定
本产品从硬件上采用精密电阻,NPO级电容及高带宽、高速的运行放大器来构成隔离、带通滤波放大回路，有效滤除各种杂波；采用极小功率的微波定向发射芯片，发射功率远低于普通手机，辐射距离小于30cm，对人身及其他设备不会产生任何影响；采用高速24位AD实现高分辨率采样；采用高速大规模浮点DSP芯片保证运算的快速性和稳定性。软件采用VC++语言编程，借助高速神经元网络技术和小波变换技术，从大量纷繁复杂的 数据中精确提取有效数据。通过硬件和软件的有效配合，成功避开了磁场、电场、电弧 等各种干扰信号。
• 简单可靠，维护方便
不需维护，具有运行中实时自检和随机的手动自检功能。装置自身集成了多种抗快速瞬变、抗雷击等抗干扰器件，自身可靠性极高，寿命15年。
• 价格低廉，性价比高
装置采用了世界最新高集成度芯片，有效降低了造价，设备得以大范围普及。由定期检修变为状态检修，将大大减少VCB停电检修的时间和次数，带来可观的直接经济效益。
• 体积小巧，安装简便

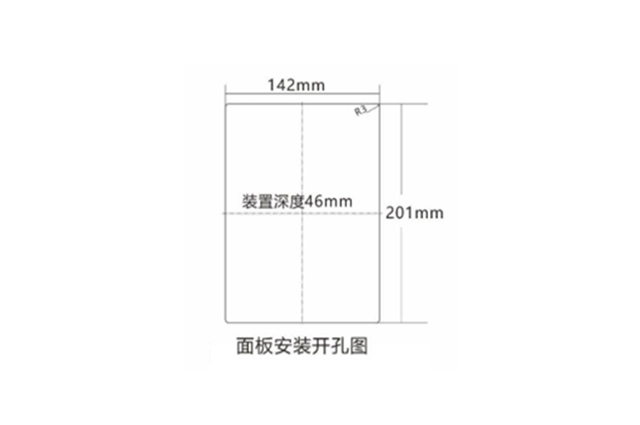

本产品体积小巧，便于安装于开关柜中。不受电压等级及安装环境的影响。
微波天线传感器和VCB采用非接触式安装,无需改变运行VCB已有状况，既适用于运行中VCB加装在线监测功能，也适用和真空断路器或开关柜生产厂家配合，自带在线监测功能一体出售。
|
技术参数 |
指 标 |
|
|
电源电压 |
DC110V～DC221V |
|
|
AC110V～AC222V |
||
|
变动范围 |
DC80V～DC286V（-20%～+30%） |
|
|
AC80V～AC286V（-20%～+31%） |
||
|
电源电压瞬断 |
最大200ms电源电压瞬断时无误动 |
|
|
继电器动作时间 |
5ms |
|
|
信号开出触点性能 |
5A |
|
|
切断电流 |
0.3A |
|
|
寿命 |
电寿命 |
装置输出触点电路在电压不超过250V,电流不超过0.5A，时间常数为5ms正负0.75ms的符合条件下，产品能可靠动作及返回1000次 |
|
机械寿命 |
装置输出触点不接负荷，能可靠动作和返回10000次 |
|
|
通讯接口 |
RS485,协议：Modbus-RTU |
|
