电力设备绝缘体的绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，该击穿过程会很快，并且在击穿过程中会产生上升沿很陡的局部放电脉冲电流，其上升时间为ns级，并激发频率高达数GHz的电磁波信号。因此，可以运用超高频传感器监测电气设备内部局放电流激发的电磁波信号对开关柜的局部放电情况进行评估。
实现过程

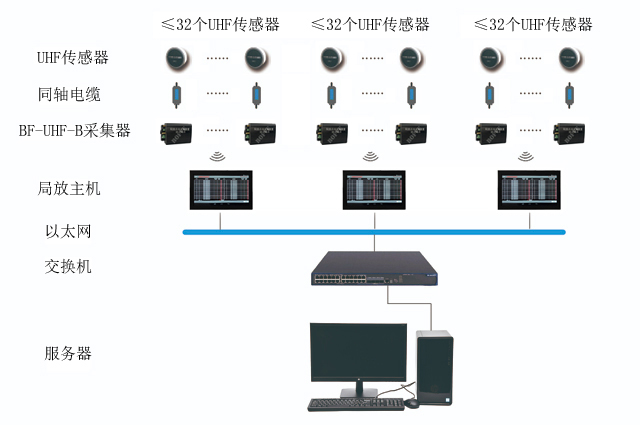

超高频传感器所检测的信号，经过同轴电缆送往开关柜局部放电在线监测装置（IED），进行放大、滤波、检波，数字脉冲提取、数字滤波、局放特征量计算等数字化处理，并完成局放可视化操作、局放判断、数据存储、数据上送等功能。
特 点：系统抗干扰能力强，可靠性高。

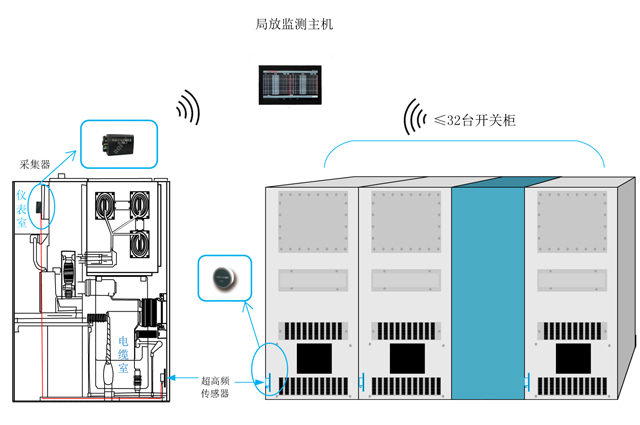

安装示意图

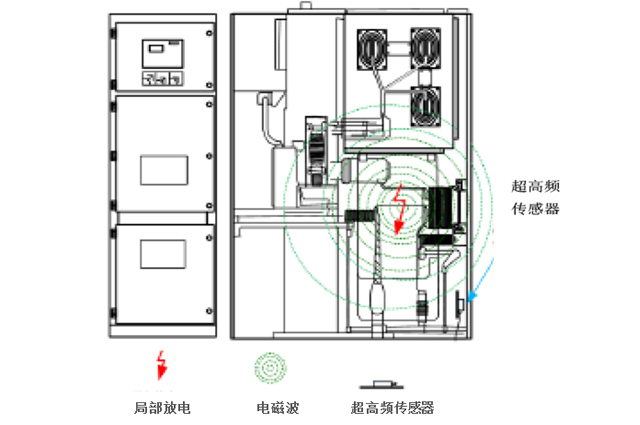

超高频用于接收柜体内部由局部放电所激发的超高频电磁波信号。
其适于开关柜出厂前集成安装或对已投用的高压开关柜进行停电安装。传感器可直接依靠磁吸安装在开关柜电缆室内壁上，安装过程简单快捷。
局放采集器通过同轴电缆接收超高频传感器所采集的局部放电信号。并对该进行进行滤波、检波、脉冲提取、数字滤波、局放特征量计算等数字化处理，并进行局放判断、数据存储、数据上送等功能。

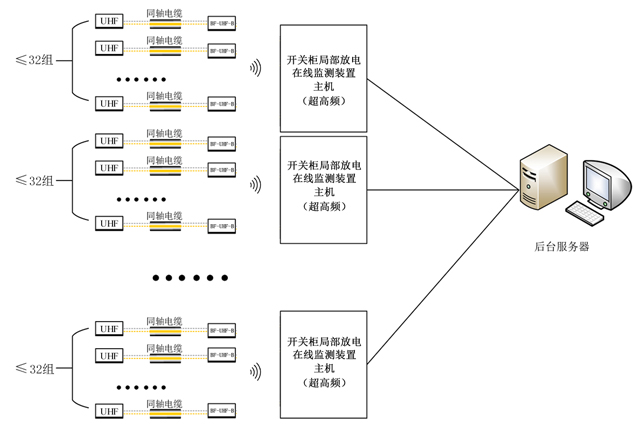

采用嵌入式高速处理器、CPLD和射频芯片，保证了高速采集局放信号和信号处理。局放采集器与主机采用多种通信方式，分别有无线传输、RS485传输和网线传输。

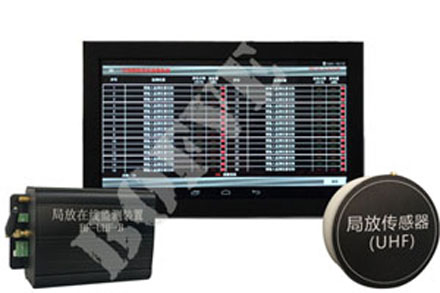

局放监测主机
触摸式局放监测主机是一款集局放监测器工作状态的监测、现场局放显示，报警提示和输出，事件记录及数据记录于一体的现场局放监测仪，并可修改现场无线局放监测器的地址等参数。
