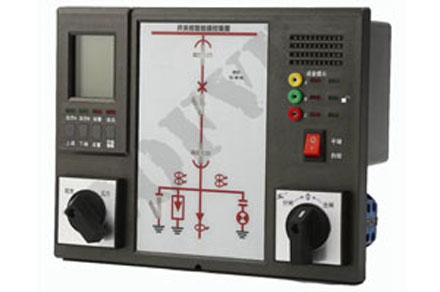

该系列开关柜智能操控装置是针对目前中压系统开关技术发展而开发设计的一种多功能智能化开关模拟综合动态指示装置，主要应用于电压等级为 0.1～40.5KV 的各种户内开关柜。 产品集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、开关状态、操作机构储能状态；带有高压带电指示、带电闭锁输出、自动加热除湿、实时数字显示温湿度值及加热器故障监测、超高温报警并强制停止加热、智能语音防误提示、红外人体感应、柜内电气接点在线测温、RS485 通信接口等多种功能，简化了开关柜面板设计，美化了布局，完善了开关状态指示功能和安全性能的新型电气装置。
目前该系列产品已广泛地应用于电力、化工、铁路、矿山、冶金、水泥等诸多行业。
2、产品特点
智能化：采用单片机控制，与常规的开关柜状态显示仪相比，增加了智能化功能，除可显示开关状态外，还可对误操作作出语音提示、判断小车位置并做出指示、多种电力参数测量、RS485远程通信接口和4-20mA可编程输出口（选配）、人体感应语音提示等功能；
具有标准RS485通讯接口，使其具备了与变/配电站其它电气设备组成联网的微机防误监控系统，能够使开关柜进一步智能化、网络化、数字化；
抗干扰能力强：采用独特的抗干扰技术；
可靠性高：采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点；
外观精致美观：外观设计新颖独特，做工精致美观，简化、美化了开关柜面板；
量身定做：根据用户不同需求，量身定做不同的功能组合；
全汉字液晶显示，菜单界面友好，具有易操作的特点；
参数设定密码锁定，参数设置断电永久保存，具备参数恢复系统原始设置功能，开关量输入及输出均采用光电隔离，实现实时的遥信、遥控和报警等功能；
电源、通讯、开关量、之间相互光电隔离，可避免某模块故障造成系统瘫痪等故障的发生；
内部软硬件及结构均按照电磁兼容标准设计，符合相关EMC标准，能够满足相对苛刻的环境需求采用交直流两用电源；
保证通讯的实时性，是设备从传统到智能化的重要工具；
结构紧凑，防水、防潮、防尘性能优良，可适应比较恶劣的运行环境；
3、基本功能和技术参数
基本功能
一次回路动态显示功能
智能语音防误提示、高压带电语音提示功能（红外人体感应探头）
柜内两路温湿度显示及自动加热除湿、自动排风降温功能
高压带电显示及闭锁、高压验电灯功能
操作功能（远方/就地、分合闸、储能、照明操作）
RS485通讯接口，MODBUS-RTU协议
柜内高压电气接点温度在线监测功能
技术参数
使用环境：环境温度：-10～55℃±环境温度≤95%RH
温度测量范围：0～75℃、温度测量范围：0～99%RH
无线温度传感器工作电源：锂电池或在线取电可选
在线取电启动电流：＞10A 无线传输距离：＜10米
电 源：AC85～265V/DC100～375V 触点容量：AC220V/5%
电流、电压：测量精度±0.2%
有功功率：测量精度±0.5% 无功功率：测量精度±0.1%
抗电强度：外壳与端子之间大于AC2KV 抗
干 扰：符合GB/1726.8-2008标准
外形尺寸：230*178mm 开孔尺寸：220*165mm
