在当前的市场环境中，无论是发电、配电还是电力客户，您都需要一个使用安全可靠而又简单的配置方案。为了全面满足用户需求及特殊需要，我们开发了PIX产品。

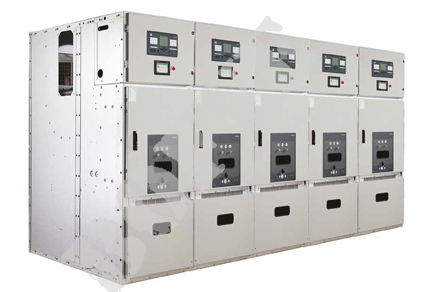

PIX型开关柜是铠装移开式户内交流金属封闭开关设备， PIX 方案完善，包括适用于FC回路的接触器柜(PIX-M)以及用于发电机出口及工矿企业配电、大型电动机启动等场所的发电机出口断路器柜(PIX-Gen)。

产品特点：

1、人身安全，质量可靠

具有完善可靠的五防闭锁装置

严格执行防护等级要求

配备关门联锁，手车的摇进摇出操作应在手车室门关闭下进行

接地开关采用快速合闸机构，具有短路关合能力

接地开关可加装闭锁电磁铁，用以实现接地开关与非本柜的设备间的电气联锁

动力电缆和控制电路开孔采用橡胶密封圈，可防止污秽及小动物侵入，并可保护电缆的绝缘层

柜体的三个高压隔室内均有合理的压力释放通道，用以释放内部电弧故障时产生的压力

2、操作简单，维护方便

可完全实现柜前操作与维护

断路器手车可选择电动或手动推进方式

同一规格的断路器手车，无需进行任何的调整即可互换

钣金加工采用德国通快数控加工机床，加工精度高，工艺好，互换性强

采用小型化设计，有效节省空间

可装配相应参数的户内中压真空断路器和接触器—熔断器的组合电器

接地开关可采用手动和电动操作

安装简便，减少安装成本

3、拼柜方便

可靠墙或背靠背安装

电缆室有足够的电缆连接空间，每相最大可并接三对电缆，且便于安装。另可根据需要，在电缆室内加装电压互感器，避雷器等元件

PIX 12kV技术参数

序号	名称			单位	PIX-12KV				PIX-Gen
1	额定电压			kV	12				12
2	额定绝缘水平	短时工频耐受电压（1min）	相对地、相间	kV	42				42
			隔离断口		48				48
		雷电冲击耐压（峰值）	相对地、相间		75				75
			隔离断口		85				85
3	额定电流			A	630	630
					1250	1250	1250	1250
					1600	1600	1600	1600
					2000	2000	2000	2000
					2500	2500	2500	2500
					3150	3150	3150	3150	5000
					4000*	4000*	4000*	4000*	6300*
4	额定短时耐受电流（4S）			kA	25	31.5	40	50	63
5	额定峰值耐受电流				63	80	100	125	150	160
6	额定短路开断电流			kA	25	31.5	40	50	63
7	额定短路关合电流（峰值）				63	80	100	125	150	160
8	额定频率			Hz	50
9	辅助回路和控制回路额定短时工频耐受电压（1min）			kV	2
10	分合闸装置和辅助回路的额定电压			V	AC110/220 DC110/220
11	主回路电阻			μΩ	≤150+CT(≤630A) ≤100+CT(≤1250A) ≤50+CT(≤2000A) ≤45+CT(≥2500A)				≤55
注：所有技术参数均严格按型式试验数据所得，非理论计算值。PIX-Gen为发电机出口断路器柜。为强迫风冷对应数据 *CT为电流互感器的直流电阻
